1. 裁剪设计的目的

膜结构建成后的膜面是预应力作用下的空间曲面。裁剪设计(或者 称裁剪分析)的目的是用无应力、平面状态并有幅宽限制的膜材(卷材)去制作膜面,使这个膜面在张拉后符合找形所得的形状和应力分布,且膜面接缝布置美观, 膜材用料节省。

2. 裁剪设计的内容与步骤

膜结构裁剪设计的内容与步骤如下:
  (1)在找形得到的空间膜面上布置裁剪线,将空间膜面划分成若干个空间膜条;
  (2)将空间膜条展开为 平面膜片;
  (3)释放预应力,对平面膜片进行应变补偿(即考虑预应力释放后膜材的弹性回缩);

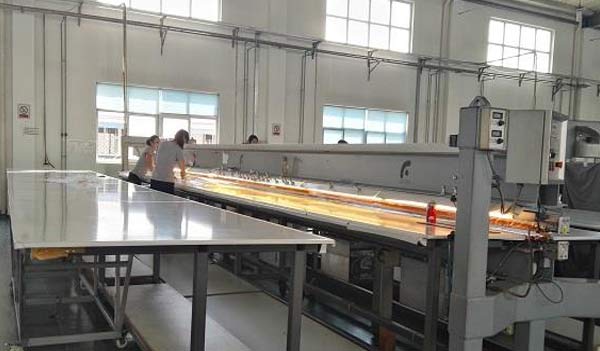

  (4)根据以上结果,加上膜片接缝处及边角处都放量,得到平 面裁剪片;给出膜材的下料图及膜面的加工图。

3. 裁剪线的布置原则

裁剪线是指空间膜曲面上膜条与膜条之间的连接线,也就是裁剪片与裁剪片拼接时的接缝。

裁剪线的布置应遵循以下原则:
  (1)美观,有良好的视觉效果;
  (2) 受力性能良好,通常将裁剪线布置成与膜材的经向一致,沿膜面主应力方向;
  (3)便于加工,避免裁剪线过于集中,以方便边角处理;
  (4)节省,即节省膜材且 使接缝总长度尽可能地短。
